Inhero MR2 — Datenblatt

Inhero MR2 – Smart Solar Mesh Board Hardware-Revision 1.1

Board-Übersicht

Das Inhero MR2 ist ein LoRa-Mesh-Repeater-Board auf Basis des RAK4630(H)-Moduls (nRF52840 + SX1262, Hochband-Variante — siehe LoRa-Frequenzbänder) mit integriertem intelligentem Solar-Laderegler, Leistungsüberwachung und Tiefentladeschutz. Unterstützte Akku-Konfigurationen sind 1S-Li-ion, 1S-LiFePO4, 2S-LTO und 1S-Na-ion. Das Board wurde speziell für den autarken Langzeiteinsatz an abgelegenen oder schwer erreichbaren Standorten entwickelt. In Mitteleuropa ist ein ununterbrochener Repeater-Dauerbetrieb mit unverschatteten Solarmodulen ≥ 1 W und Akkukapazitäten ≥ 9 Ah möglich.

Die Lade- und Entladeschlussspannungen (siehe Tabelle Unterstützte Akkuchemien) sind so gewählt, dass die Akkus im Sommer nicht übermäßig belastet werden und gleichzeitig der Sleep-Betrieb bei Energiemangel sicher eingeleitet werden kann.

Im Low-Voltage-Sleep beträgt die Stromaufnahme < 500 µA. Sobald die Akkuspannung durch Solarladung wieder über die jeweilige Low-V-Wake-Schwelle (siehe Tabelle Unterstützte Akkuchemien) gestiegen ist, bootet das Board normal. Die 200 mV Hysterese zwischen Sleep- und Wake-Schwelle verhindert Motorboating – ein unkontrolliertes, schnelles Ein- und Ausschalten des Systems, das auftreten würde, wenn Sleep- und Wake-Schwelle zu dicht beieinander lägen.

Sicherheits- und Schutzfunktionen

Feature Beschreibung
Watchdog Timer (WDT) Hardware-Watchdog des nRF52840. Startet das Board automatisch neu, wenn die Firmware hängt – wichtig für den unbeaufsichtigten Dauerbetrieb.
Low-Voltage-Protection INA228 ALERT-Interrupt bei Unterschreitung der chemie-spezifischen Schwelle → kontrollierter System Sleep mit RTC-Wake. Solarladung bleibt im Sleep aktiv (CE-Pin latched).
Laderegler nur bei aktiver Firmware Der BQ25798 lädt ausschließlich, wenn die Firmware aktiv läuft. Ohne geflashte Firmware oder bei ausgeschaltetem „3.3V off“-Schalter bleibt die Ladung deaktiviert. Der nRF52840 muss als Host den Laderegler jederzeit überwachen können.
JEITA-Temperaturschutz Temperaturabhängige Ladestromreduktion über den NTC-Sensor (TS-Pin). Frostladeschutz konfigurierbar per set board.fmax. LTO und Na-ion laufen mit abgeschaltetem Temperaturschutz (keine JEITA-Überwachung); bei Na-ion setzt das Zell-Datenblatt die zulässige Ladetemperatur, nicht das Board. Der Inhero-Spannungsteiler (RT1=5,6 kΩ, RT2=27 kΩ) verschiebt TS-Schwellen nach unten ggü. TI-Referenz (~2–3 °C; effektiver T-Cool-Bereich ca. −2 °C bis +3 °C, siehe JEITA-Tabelle im README). WARM-Zone konfiguriert auf Start bei ~52 °C (Register: 55 °C), effektiv neutralisiert (VREG + ICHG unverändert in WARM), automatische Akkuentladung deaktiviert — siehe README.md — JEITA für Details. Hinweis: Die JEITA-Schwellen werden vom BQ25798 direkt in Hardware ausgewertet. Die set board.tccal-Kalibrierung korrigiert nur die CLI-/Telemetrie-Temperaturanzeige und beeinflusst das JEITA-Verhalten nicht — siehe FAQ #12.
JEITA-Override set board.jeitaignore 1 setzt das TS_IGNORE-Bit des BQ25798, sodass auch unterhalb der T-Cold-Schwelle (≈ −2 °C) weitergeladen wird. Standardmäßig aus. Akzeptiert für Li-ion 1S und LiFePO4 1S; wirksam nur, solange board.batcap gesetzt wurde und board.imax höchstens 0,05C dieser Kapazität beträgt. Mit gesetztem TS_IGNORE entfällt auch die Ladesperre bei T-Hot (≈ +57,7 °C). Das Laden von Li-ion oder LiFePO4 bei Frost erfolgt auf eigenes Risiko des Betreibers und ist auf mitteleuropäischen Frost ausgelegt; Standorte regelmäßig unter −20 °C verlangen LTO oder eine Na-ion-Zelle, die dort laut Datenblatt geladen werden darf. Siehe BATTERY_GUIDE.md.

⚠ WARNUNG — Kein Verpolschutz: Das Board verfügt über keinen Hardware-Verpolschutz an Akku- oder Solareingang. Ein verpolter Anschluss führt zu sofortiger, irreversibler Beschädigung des Boards. Vor dem Anschließen immer die Polarität prüfen.

Solar-Energiemanagement

Feature Beschreibung
MPPT (Maximum Power Point Tracking) Der BQ25798 optimiert die Solarernte per MPPT (VOC_PCT = 81,25 %, passend für kristalline Silizium-Solarzellen). Automatische Recovery bei Power-Good-Verlust und Stuck-PGOOD-Erkennung mit HIZ-Toggle.
PFM Forward Mode Ab Werk im BQ25798 aktiv (PFM_FWD_DIS=0, REG0x12); die Firmware ändert ihn nicht. Verbessert die Effizienz bei niedrigen Solarströmen.

Technische Daten

Parameter Wert
MCU nRF52840 (ARM Cortex-M4, 64 MHz)
Funk Semtech SX1262 (via RAK4630(H), Hochband-Variante des Moduls)
Frequenz LoRa Sub-GHz, Hochband — siehe LoRa-Frequenzbänder. 433 MHz / 470 MHz ist nicht möglich.
Konnektivität LoRa, BLE 5.0, USB-C
Versorgungsspannung 1S Li-ion / 1S LiFePO4 / 2S LTO / 1S Na-ion (per Firmware konfigurierbar)
Solareingang 3,6 V – 24 V (MPPT)
Max. Solar-Voc 25 V
USB-Laden 5 V über USB-C (Schottky-Diode auf VBUS-BQ, gleicher Ladepfad wie Solar)
Laderegler BQ25798 (MPPT, JEITA)
Max. Ladestrom 50 – 1500 mA (konfigurierbar)
Leistungsmonitor INA228 (Coulomb Counter, ALERT)
RTC RV-3028-C7 (Zeitbasis/Aufweck-Timer). Siehe FAQ #23
Buck Converter TPS62840 (3.3V-Rail, max. 750 mA)
System-Off-Strom via „3.3V off“-Schalter ~15 µA
System-Sleep-Strom < 500 µA (Firmware-Sleep mit GPIO-Latch, CE aktiv, RTC-Wake)
Idle-Strom (aktiv) 6,0 mA @ 4,2 V / 7,7 mA @ 3,3 V (USB aus, kein Radio-TX)
USB-Peripherie ~0,8–1,0 mA zusätzlich (auto-aktiviert bei VBUS-Erkennung, auto-deaktiviert bei Entfernung)
CPU-Idle-Modus WFE (Wait-For-Event) zwischen Loop-Iterationen, reduziert CPU-Strom von ~3 mA auf ~0,5–0,8 mA
Platinengröße 45 × 40 mm
Montagebohrungen 4× M2.5, Lochabstand 40 × 35 mm
Betriebstemperatur –40 °C bis +85 °C (MCU-Spezifikation)
Bootloader Adafruit nRF52 OTA-Fix Bootloader (ab Werk), UF2-fähig

LoRa-Frequenzbänder

Auf dem MR2 sitzt die Hochband-Variante RAK4630(H). RAK liefert das Modul in zwei Funkvarianten; die Variante wird mit der Bestückung festgelegt und lässt sich nicht per Firmware ändern:

Core-Modul Regionale Bänder Auf dem MR2 verbaut
RAK4630(H) IN865, EU868, US915 (inkl. Kanada), AU915, KR920, AS923-1/2/3/4 Ja
RAK4630(L) EU433, CN470 Nein

Für die durchgehende Abdeckung des (H)-Moduls gibt es zwei Angaben, und die decken sich nicht:

  • RAKs Produktseite nennt für das Modul „ISM bands from 779-923MHz" (für die (L)-Variante: „the 433-470Mhz bands").
  • Die Bänder aus der Tabelle oben erstrecken sich über 863–928 MHz — EU868 ist am unteren Ende das LoRaWAN-Band EU863-870, US915 und AU915 reichen am oberen Ende bis 928 MHz.

Die Abweichung liegt am oberen Ende: Mit 923 MHz wären US915 und AU915 nicht vollständig abgedeckt. Beide Angaben stehen hier so, wie sie veröffentlicht sind; keine von beiden ist eine zugesicherte Betriebsgrenze für ein einzelnes Band. Die Variante selbst steht dagegen fest — ein Betrieb auf 433 MHz oder 470 MHz setzt das (L)-Modul voraus und ist auf diesem Board nicht möglich.

FCC-Modulzulassung. Das verbaute Modul besitzt eine modulare Zulassung nach FCC 15.212 (47 CFR Part 15 Subpart C). Die Zulassung hat das Modul, nicht das MR2-Board:

Angabe Wert
FCC ID 2AF6B-RAK4630
Zulassungsinhaber Shenzhen RAKwireless Technology Co., Ltd. (Grantee-Code 2AF6B)
Erfasste Modelle RAK4630, RAK4631
Zulassungsart Modulare Zulassung nach FCC 15.212, 47 CFR Part 15 Subpart C
Datum des Grants 27.11.2020
LoRa-Bereich im Grant 902,3–914,9 MHz sowie 903,0–914,2 MHz
BLE-Bereich im Grant 2402,0–2480,0 MHz

Auch hier stehen zwei Angaben nebeneinander, die sich nicht decken: Der LoRa-Bereich des Grants endet bei 914,9 MHz, während US915 — das LoRaWAN-Regionalband aus der Tabelle oben — bis 928 MHz reicht. Der obere Teil von US915 liegt damit außerhalb des Bereichs, den der Grant abdeckt. Beide Angaben stehen hier so, wie sie veröffentlicht sind. Sie sagen Verschiedenes aus: Der Grant hält die Konfiguration fest, in der das Modul zugelassen wurde, die Bändertabelle die LoRaWAN-Regionalpläne, auf die sich das Modul einstellen lässt. Keine der beiden Angaben wird hier in die andere aufgelöst.

Zum Grant gehört außerdem eine Antennenliste mit einem maximalen Gewinn je Antenne, und das OEM-Manual knüpft Auflagen an jedes Host-Gerät, das das Modul trägt. Diese Werte stehen hier nicht; die eigene Antennenauswahl gegen die Antennenliste zu prüfen, ist Sache des Betreibers. Was die Zulassung für ein Host-Gerät bedeutet — Kennzeichnung des Host-Geräts und Sicherheitsabstand zur RF-Exposition —, steht unter Regulatorische Hinweise & CE-Konformität, Unterabschnitt „Betrieb außerhalb der EU“.

Das kanadische ISED-Zertifikat zu demselben Modul nennt dieselben Frequenzbereiche wie der FCC-Grant; was oben zu 914,9 MHz gegen US915 steht, gilt für es unverändert. Beide Zertifikate und die übrigen Zulassungen des Moduls stehen unter Zulassungen des Funkmoduls.

Antennengewinn in den Zulassungen. Annex A dieses ISED-Zertifikats nennt die Antennen, mit denen die Zertifizierung erteilt wurde: für LoRa einen Dipol mit 3,0 dBi, für BLE eine PCB-Antenne mit 2,23 dBi. Eine Antenne mit höherem Gewinn führt aus der getesteten Konfiguration heraus; die Bewertung dieses Falls liegt dann beim Betreiber. Der Wert stammt aus dem ISED-Zertifikat und ist keine FCC-Auflage — der FCC-Grant führt eine eigene Antennenliste in Abschnitt 2.7 des OEM-Manuals, die hier nicht verifiziert ist und separat geprüft werden muss. Der U.FL-Anschluss des MR2 lässt jede Antenne zu: Das ist eine Eigenschaft des Boards, keine Erlaubnis.

Die Sendefrequenz ist eine Firmware-Einstellung, keine Eigenschaft des Boards. Innerhalb der oben genannten Abdeckung wählt sie, wer den Knoten konfiguriert. MeshCore steht auf diesem Board derzeit auf 869,618 MHz (LORA_FREQ=869.618) — eine Entscheidung der Firmware, die sich von Version zu Version ändern kann. Welche Grenzwerte für Frequenz, abgestrahlte Leistung und Duty Cycle gelten, ergibt sich daraus, wo das Board betrieben wird: siehe Regulatorische Hinweise & CE-Konformität für die europäischen Werte und für den Betrieb anderswo.

Quellen: RAK4630 Module Datasheet — RF Characteristics (Bändertabelle) · RAK4630-Produktseite (779–923 MHz / 433–470 MHz) · FCC Equipment Authorization zur FCC ID 2AF6B-RAK4630 — Grant vom 27.11.2020 und das zugehörige OEM-Manual (FCC-Angaben) · ISED-Zertifikat 25908-RAK4630, Annex A (Antennenangaben)

Zulassungen des Funkmoduls

Die folgenden Zulassungen hat das Modul RAK4630. Was eine Modulzulassung für das Board bedeutet, in das das Modul eingebaut ist, unterscheidet sich von Eintrag zu Eintrag; die letzte Spalte sagt es je Zeile:

Region Zertifikat Kennung Was das für das MR2 bedeutet
USA Modulare FCC-Zulassung nach FCC 15.212 (47 CFR Part 15 Subpart C) 2AF6B-RAK4630 Überträgt sich über die modulare Zulassung; das Host-Gerät wird mit Contains FCC ID: 2AF6B-RAK4630 gekennzeichnet
Kanada ISED-Zertifizierung nach RSS-247, Issue 2 (Februar 2017) 25908-RAK4630 Überträgt sich über die modulare Zulassung; das Host-Gerät wird mit Contains IC: 25908-RAK4630 gekennzeichnet
EU CE (Modul) keine Kennnummer vorliegend Trägt die Konformität des Boards nicht: Das MR2 hat eine eigene EU-Konformitätserklärung, die Modul-CE ist davon unabhängig
Australien RCM (Lieferantenerklärung von RAK) keine Kennnummer vorliegend Überträgt sich nicht — siehe Regulatorische Hinweise, „Betrieb außerhalb der EU“
Korea KC keine Kennnummer vorliegend Angabe zum Modul; für den Vertrieb des MR2 nicht relevant
EU REACH keine Kennnummer vorliegend Gilt dem Modul, nicht dem MR2 als Ganzem — das Board hat eigene Bauteile
EU RoHS keine Kennnummer vorliegend Gilt dem Modul, nicht dem MR2 als Ganzem — das Board hat eigene Bauteile

Das kanadische Zertifikat wurde am 16.08.2021 von Bay Area Compliance Laboratories an Shenzhen RAKwireless Technology Co., Ltd. erteilt (HVIN RAK4630). Es hält LoRa 902,3–914,9 MHz sowie 903,0–914,2 MHz und BLE 2402–2480 MHz fest — dieselben Bereiche wie der FCC-Grant — und sein Annex A nennt die Antennen, mit denen es erteilt wurde; beides steht unter LoRa-Frequenzbänder.

Zu CE, RCM, KC, REACH und RoHS liegt jeweils nur die Existenz des Dokuments vor; keines davon trägt eine Kennnummer, die hier zitiert werden könnte. Diese Zeilen bleiben ohne Nummer, statt eine aus einem anderen RAK-Modul zu übernehmen.

Quellen: FCC Equipment Authorization zur FCC ID 2AF6B-RAK4630 · ISED-Zertifikat 25908-RAK4630, Bay Area Compliance Laboratories, 16.08.2021, einschließlich Annex A · RAKs Zertifizierungsdokumente auf docs.rakwireless.com zu CE, RCM, KC, REACH und RoHS (Dateistand 20.11.2023 bzw. 20.06.2024)

PCB – Vorderseite (Bestückungsseite)

Inhero MR2 Vorderseite

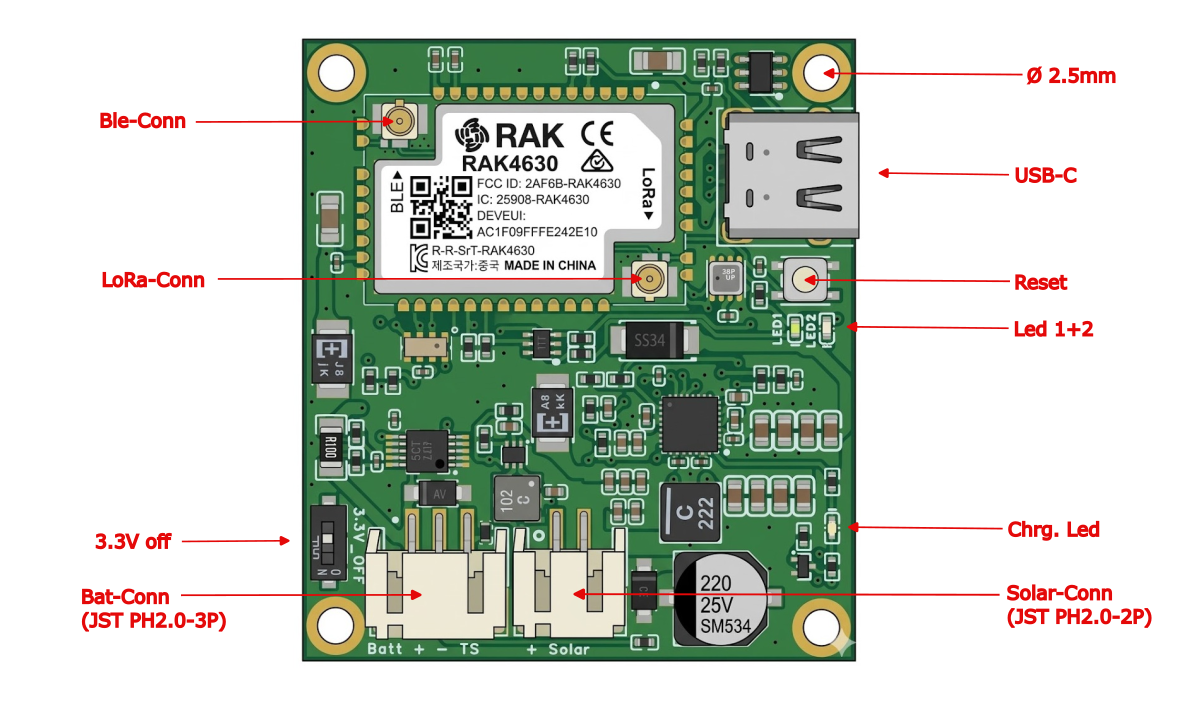

Inhero MR2 Vorderseite – Beschriftet

Anschlüsse, Taster & LEDs – Vorderseite

Label (→ Bild) Bezeichnung Beschreibung
Ble-Conn U.FL – BLE Antennenanschluss für Bluetooth Low Energy (links oben am RAK4630)
LoRa-Conn U.FL – LoRa Antennenanschluss für LoRa Sub-GHz (links mittig am RAK4630)
USB-C USB-C-Anschluss USB-Schnittstelle für Stromversorgung, Laden, Firmware-Flash und CLI-Zugang (rechts oben). CC1/CC2 über 4,7 kΩ auf GND (USB-Sink). VBUS-USB ist über eine Schottky-Diode mit VBUS-BQ (Solareingang) verbunden — USB-Strom speist denselben Charger-Eingang wie das Solarpanel.
Reset Reset-Taster Einfachklick: Neustart des nRF52840. Doppelklick: USB-Mass-Storage-Mode für UF2-Firmware-Updates (rechts, unterhalb USB-C)
Led 1+2 Status-LEDs LED1 + LED2 = RAK4630 User-LEDs (Heartbeat / Boot-Indikator, rechte Seite, übereinander)
Chrg. Led Lade-LED BQ25798 STAT-Ausgang – zeigt Ladezustand an (rechts unten, neben Solar-Connector)
3.3V off Power-Schalter Schiebeschalter zum Trennen der 3,3 V-Versorgung (links unten). ⚠ Achtung: Invertierte Logik! Schalterstellung „ON" = EN-Pin auf Low = Board aus. Schalterstellung „OFF" = EN-Pin auf High = Board ein.
Bat-Conn (JST PH2.0-3P) Akku-Stecker 3-poliger JST PH2.0 Stecker: Batt+, Batt−, TS (unten links)
Solar-Conn (JST PH2.0-2P) Solar-Stecker 2-poliger JST PH2.0 Stecker: Solar+, Solar− (unten rechts)
Ø 2.5mm Montagebohrungen 4× M2.5 Befestigungslöcher in den Ecken

Wichtige Bauteile – Vorderseite

Bauteil Bezeichnung Beschreibung
RAK4630(H) Core-Modul nRF52840 SoC + SX1262 LoRa-Transceiver, Hochband-Variante (Mitte, mit Abschirmung)
BME280 Umweltsensor Temperatur, Luftfeuchtigkeit, Luftdruck
BQ25798 Akku-Laderegler MPPT, JEITA-Temperaturschutz, 15-Bit-ADC
INA228 Leistungsmonitor Coulomb Counter mit ALERT-Interrupt
TPS62840 Buck Converter DC/DC, 750 mA, EN geschaltet über „3.3V off“-Schalter

Steckerbelegung – Akku-Stecker (JST PH2.0-3P, von links nach rechts)

Pin Signal Beschreibung
1 Batt + Akku-Pluspol
2 Batt − Akku-Minuspol (GND)
3 TS Temperatursensor (NTC) für JEITA-Ladeschutz. Erforderlicher Typ: NCP15XH103F03RC (10 kΩ @ 25 °C, Beta 3380) oder kompatibel

⚠ WARNUNG: Kein Verpolschutz. Vor dem Anschließen unbedingt korrekte Polarität prüfen.

Steckerbelegung – Solar-Stecker (JST PH2.0-2P, von links nach rechts)

Pin Signal Beschreibung
1 Solar + Solarpanel-Pluspol (3,6 V – 24 V, max. Voc 25 V)
2 Solar − Solarpanel-Minuspol (GND)

⚠ WARNUNG: Kein Verpolschutz. Vor dem Anschließen unbedingt korrekte Polarität prüfen.

USB-Ladepfad

USB-C VBUS ist über eine Schottky-Diode mit dem BQ25798-VBUS-Eingang (derselbe einzelne Eingang wie Solar) verbunden. Der BQ25798 hat nur einen VBUS-Eingang und unterscheidet nicht zwischen USB und Solar. CC1 und CC2 sind über 4,7 kΩ Widerstände auf GND gezogen und melden das Board als USB-Power-Sink (5 V Standard). Die Schottky-Diode verhindert einen Rückfluss vom Solarpanel zum USB-Bus, allerdings kann Strom von USB-VBUS über den Solarstecker abfließen.

USB Auto-Management

Die nRF52840-USB-Peripherie wird automatisch basierend auf VBUS-Erkennung verwaltet:

  • VBUS erkannt → USB-Peripherie aktiviert (Serial verfügbar)
  • VBUS entfernt → USB-Peripherie deaktiviert (spart ~0,8–1,0 mA)
  • Boot ohne USB → USB wird beim ersten Loop-Durchlauf deaktiviert

Keine manuellen CLI-Befehle nötig. USB ist immer verfügbar, wenn ein Kabel angeschlossen ist. Siehe auch FAQ #7 — USB-Laden.

⚠ Warnung: Da VBUS-USB und VBUS-BQ (Solareingang) über die Schottky-Diode verbunden sind, führt ein Kurzschluss am Solarstecker auch zum Kurzschluss von VBUS-USB. Den Solareingang niemals kurzschließen, während USB angeschlossen ist.

Siehe auch FAQ #16 — „3.3V off“-Schalter für praktische Anwendungsfälle.

PCB – Rückseite

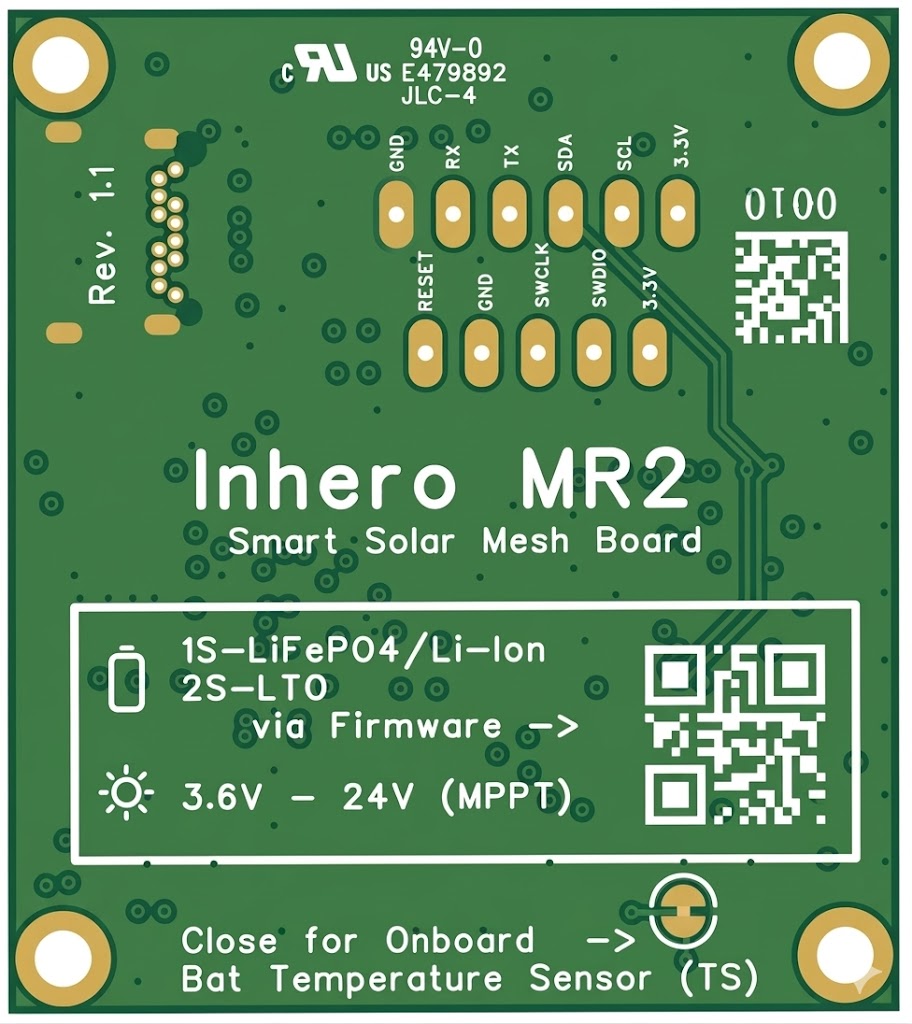

Inhero MR2 Rückseite

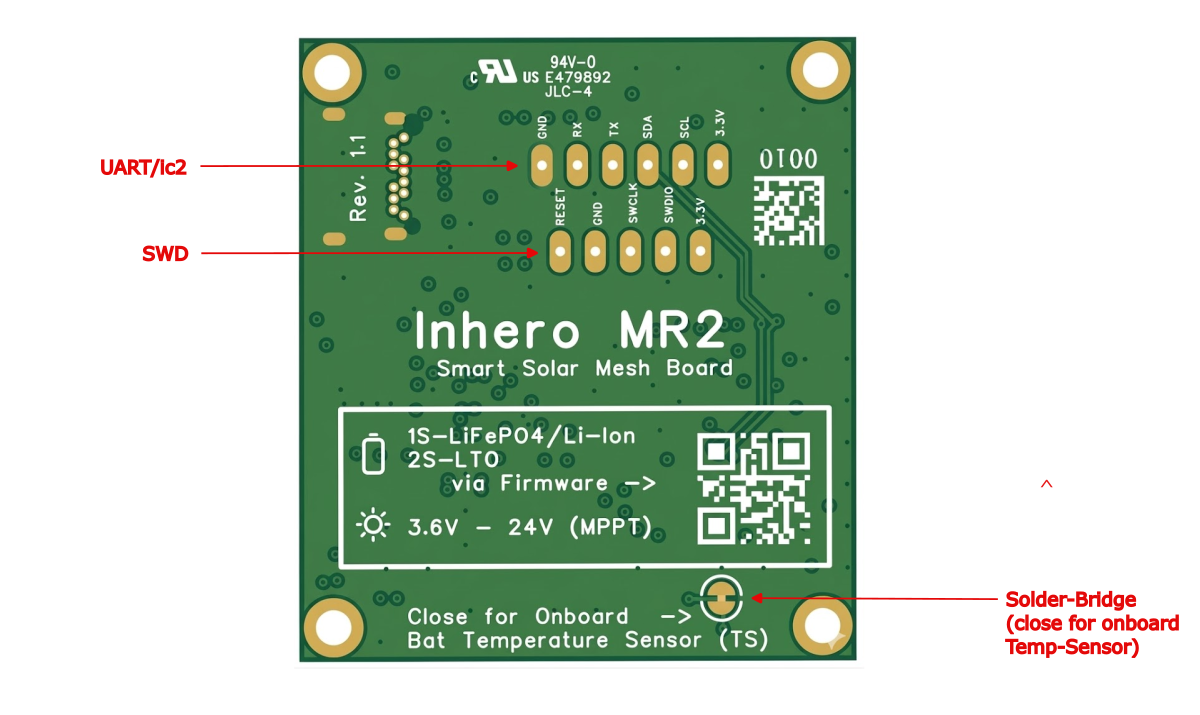

Inhero MR2 Rückseite – Beschriftet

Header & Pads – Rückseite

UART/I2C – Header-Reihe 1 (obere Reihe, Castellated Pads)

Pin Signal Beschreibung
1 GND Masse
2 RX UART Receive
3 TX UART Transmit
4 SDA I2C Data
5 SCL I2C Clock
6 3.3V 3,3 V Ausgang (max. 500 mA, gemeinsam mit Board-Verbrauch)

SWD – Header-Reihe 2 (untere Reihe, Castellated Pads)

Pin Signal Beschreibung
1 RESET nRF52840 Reset
2 GND Masse
3 SWCLK SWD Clock (Debug-Interface)
4 SWDIO SWD Data (Debug-Interface)
5 3.3V 3,3 V Ausgang (max. 500 mA, gemeinsam mit Board-Verbrauch)

Lötbrücke – Onboard-Temperatursensor (unten rechts)

Label (→ Bild) Beschreibung
Solder-Bridge (close for onboard Temp-Sensor) Lötbrücke für den Onboard-NTC-Temperatursensor (NCP15XH103F03RC, 10 kΩ @ 25 °C, Beta 3380). Geschlossen = Onboard-NTC aktiv. Offen = externer NTC vom Typ NCP15XH103F03RC (10 kΩ @ 25 °C, Beta 3380) oder kompatibel über TS-Pin des Akku-Steckers erforderlich. Für eine Installation ohne NTC nimmt set board.jeitaignore 1 den TS-Pin aus der Ladeentscheidung, die Ladesperre auf der heißen Seite eingeschlossen (siehe Zeile „JEITA-Override“ oben). Siehe FAQ #2.

I2C-Bus – Adressübersicht

Adresse Bauteil Funktion
0x40 INA228 Leistungsmonitor / Coulomb Counter
0x52 RV-3028-C7 Echtzeituhr (RTC)
0x6B BQ25798 Akku-Laderegler (MPPT, JEITA)
0x76 BME280 Umweltsensor (T, H, P)

Pin-Zuordnung (wichtige GPIOs)

nRF52840-Pin RAK-Modul-Pin Funktion
P0.04 WB_IO4 BQ CE-Pin (via N-FET, invertiert)
P1.02 WB_IO2 INA228 ALERT (Tiefentlade-Interrupt)
P0.17 WB_IO1 RV-3028 RTC-Interrupt
P0.21 WB_IO3 BQ25798 INT (ungenutzt, Polling; Pull-up)

Unterstützte Akkuchemien

Typ Nennspannung Ladeendspannung Low-V Sleep Low-V Wake Hysterese
Li-ion 1S 3,7 V 4,1 V 3100 mV 3300 mV 200 mV
LiFePO4 1S 3,2 V 3,5 V 2700 mV 2900 mV 200 mV
LTO 2S 4,6 V (2× 2,3 V) 5,4 V 3900 mV 4100 mV 200 mV
Na-ion 1S 3,1 V 3,9 V 2500 mV 2700 mV 200 mV
none — — — — —

Die richtige Chemie wählen: Siehe BATTERY_GUIDE.md für einen detaillierten Vergleich von Vor-/Nachteilen und Einsatzempfehlungen. Eine Kurzübersicht gibt es auch in FAQ #1.

Firmware-Umgebungen

Build-Target Beschreibung
Inhero_MR2_repeater Standard-Repeater
Inhero_MR2_repeater_bridge_rs232 Repeater mit RS232-Bridge (Serial2 an P0.19/P0.20)
Inhero_MR2_sensor Sensor-Firmware

Absolute Maximalwerte

Parameter Min Max Einheit
Solar-Eingangsspannung (Voc) — 25 V
Ladestrom (konfigurierbar) 50 1500 mA
Shunt-Strom (INA228, 100 mΩ) — 1600 mA
Umgebungstemperatur (Betrieb) –40 +85 °C
